螺旋分級機簡介

昆明礦機系列螺旋分級機可適用于:

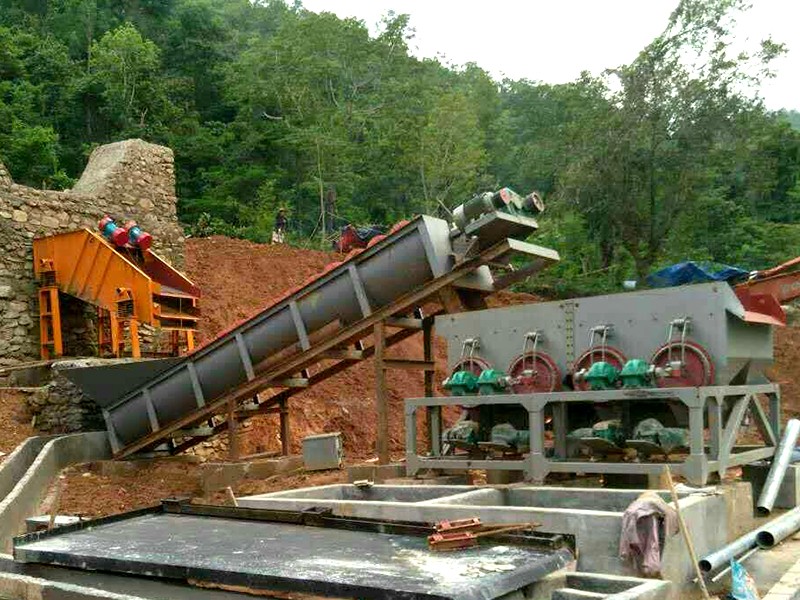

  • 各類選礦廠中與球磨機組成閉路工作----把球磨機研磨后的物料分級
    ，粗料利用螺旋片旋片重新旋入磨機進料口再次研磨，把細料從溢流管子排出
    ；
  • 在重力選礦廠中來分級礦砂和細泥；
  • 金屬選礦流程中對礦漿進行粒度分級
    ；
  • 洗礦作業中的脫泥
    、脫水等作業。

螺旋分級機主要分為高堰式單螺旋

、高堰式雙螺旋
，低堰式單螺旋、低堰式雙螺旋
，沉沒式單螺旋
、沉沒式雙螺旋等幾種。其中低堰式螺旋分級機目前國內用的已經很少
，昆明礦機眾多螺旋分級機案例中主要采用的是高堰式及沉沒式兩種
。

高堰式螺旋分級機：主要用于分級0.15mm-0.83-的各類礦石?div id="4qifd00" class="flower right">

！案哐摺钡拿饬x是指螺旋分級機溢流端螺旋葉片的頂部高于溢流面
，而溢流端的螺旋中心則低于溢流面，分級液面的長度不大
，液面可直接感受到螺旋葉片上的攪動作用
，故適于粗級分級作用。

沉沒式螺旋分級機：適用于0.07mm-0.15mm的各類礦石分級溢流

。區別于高堰式螺旋分級機
，這種分級機的螺旋葉片全部位于溢流面以下
，分級面積大而又平穩，適于細粒級分級
。

為什么選擇昆明礦機的螺旋分級機

  • 昆明礦機是昆明螺旋分級機的核心廠商
    ，昆明本地實體廠商，廠家直接供貨
    ，集團化企業
    ，有實力有保證
    ；
  • 昆明礦機擁有技術精湛的昆明螺旋分級機專家團隊，可以為用戶提供更高效迅捷的螺旋分級機技術服務
    ；
  • 昆明礦機擁有眾多昆明螺旋分級機案例可供用戶考察
    ，事實勝于雄辯；
  • 眾多昆明螺旋分級機用戶的使用反饋證明
    ，昆明礦機的產品質量可靠
    、服務用心；
  • 選購昆明螺旋分級機
    ，您應該選擇更放心的
    ！

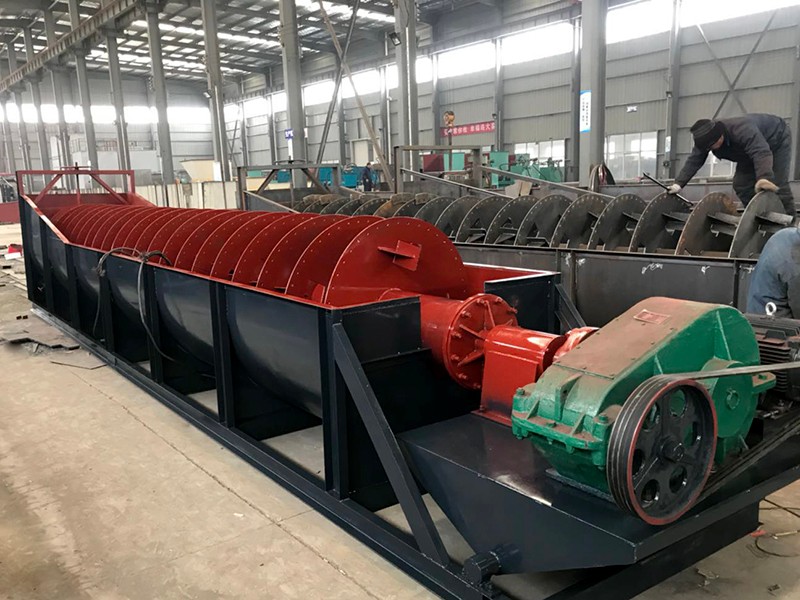

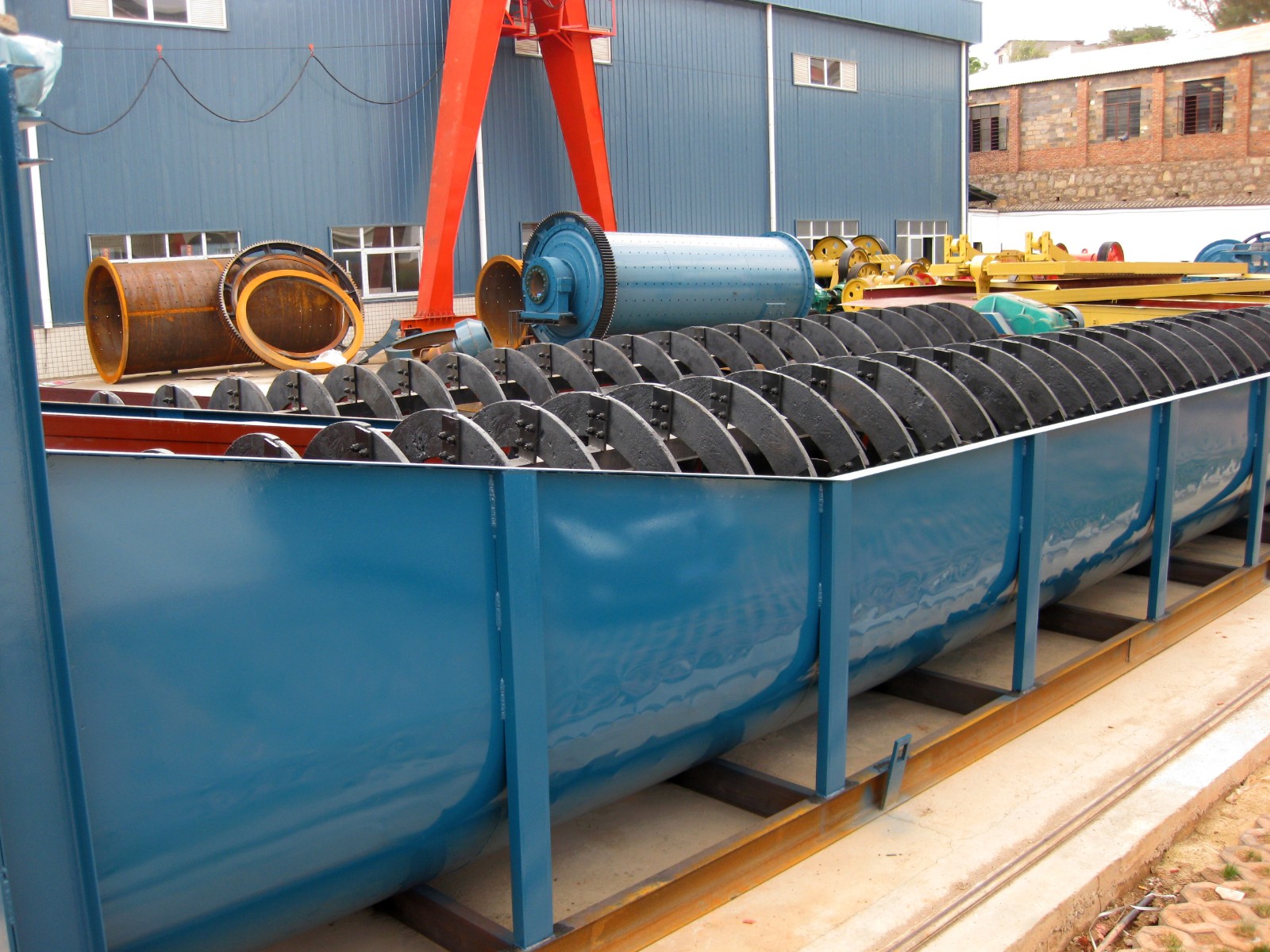

螺旋分級機主要組成

昆明礦機系列螺旋分級機主要由傳動裝置、螺旋體

、槽體
、升降機構、下部支座（軸瓦）和排礦閥組成
，底座采用槽鋼
，提升裝置分電動和手動兩種。機體采用鋼板焊接而成
。螺旋軸的入水頭
、軸頭、采用生鐵套
，耐磨耐用
。

螺旋分級機工作原理

螺旋分級機的主要機理是借助于各類固體顆粒比重不同、大小各異

，在液體中的沉降速度不同
，從而實現礦石顆粒進行分級。其中細礦粒浮游在水中溢流而出
，而比重大
、顆粒粗的粗礦粒則沉于槽底，隨著螺旋分級機螺旋葉片不斷旋轉
，被向上推直至排出
。

昆明礦機螺旋分級機參數表

類型型號
規格 		螺旋直徑
（mm）		水槽長度
（mm）		螺旋轉速
（r/min）		生產能力（t/d）水槽
坡度
（°）		螺旋重量
（t）		重量
（kg）
返砂溢流
高堰式
螺旋
分級機		FG500φ50045008～12.5135 ～2103214-18.50.751980
FG750φ75055006.0-10.0340 ～5706514-18.51.13005
FG-1000φ100065005.0～8.0675 ～108011014-18.51.95310
FG-1200φ120065005.0～8.01170 ～187015514-18.53.78000
FG-1500φ150083004.0～6.01830 ～274023514-18.55.19800
FG-2000φ200084003.0～3.53240 ～540040014-18.57.120500
FG-2400φ240092002.5～4.04650 ～745058014-18.510.225700
2FG-1200φ120065005.0～8.02340 ～374031014-18.53.7×213300
2FG-1500φ150083004.0～6.03660 ～548047014-18.55.1×222100
2FG-2000φ200084003.0～5.56480～1080080014-18.57.1×236500
2FG-2400φ240092002.5～4.09300 -14900116014-18.510.2×245800
2FG-3000φ3000125002.0～3.214600～23400178514-18.520×273000
沉沒式
螺旋
分級機		FC-1000φ100076005.0～8.0675 ～10808514-18.52.46000
FC-1200φ120084005.0～8.01170 ～187012014-18.54.89280
FC-1500φ1500105004.0～6.01830 ～274018514-18.56.412570
FC-2000φ2000129003.0～3.53240 ～594032014-18.58.629100
FC-2400φ2400142002.5～4.04650 ～745045514-18.512.841000
2FC-1200φ120084005.0～8.02340 ～374024014-18.54.8×219600
2FC-1500φ1500105004.0～6.03660 ～548037014-18.56.4×230700
2FC-2000φ2000129003.0～5.56480～1180064014-18.58.6×250000
2FC-2400φ2400142002.5～49300～1490091014-18.512.8×267900
2FC-3000φ3000143002.0～3.214600～23400141014-18.524.1×284900
